快速一键测量仪AIH100&AIH200型
管理员 发布日期：2019-6-15 点击数：3293次
产品简介：快速一键测量仪
产品介绍：
快速一键测量仪是近几年才兴起的快速影像测量仪器。该产品最初由国外知名企业进行研发、生产、销售，自2014年开始，国内企业对一键测量仪的重启研发，以打破国外企业对此设备的垄断性优势。
一键测量仪机身结构相对简单，由高像素CCD相机、大视角大景深远心镜头、LED远心平行光源和强大计算能力的后台软件。一键测量仪作为新型的影像测量技术，通过一个大视角大景深的远心镜头，将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理，再由有着强大计算能力的后台绘图测量软件完成。按照预先编程指令快速抓取产品轮廓图，最后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸，同时完成对尺寸公差的评价。

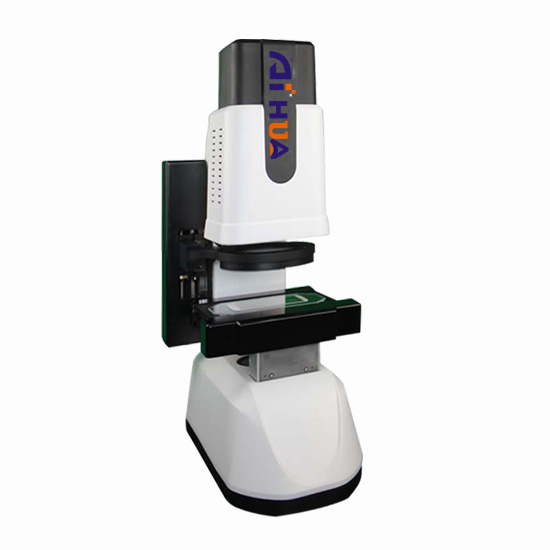

AIH-100型 AIH-200型
介绍：
一键式测量仪是一种即时快速测量设备。具有批量测量，任意摆放，一键测量的特点—颠覆以往测量方式的精密设备。本测量仪自主研发，具有独立知识产权的系统和设备，面市推出后，得到广泛应用和客户的高度赞许。
应用：
广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等。
对于需要快速测量，批量测量需求，一键式测量仪具有明显优点。
特点：
1.批量测量：一键式同时测量多个产品
2.任意摆放：产品任意摆放，无需要治具
3.精度一致性好：无阿贝误差，无人为误差
4.可操作性好：操作简单，即学即用
快速测量仪与传统二次元测试设备比较：
| 二次元 | 一键式 | 一键式优点 | |
| 测量方式 | 影像+光栅尺读数 | 高精度光学系统超亚像素测量软件 | 受外部干扰小，作简单，无需要建立坐标 |
| 摆放 | 需要治具，操作人员手动操作 | 任意摆放 | 任意摆放，人为干扰小 |
| 测量时间 | 慢，需要每次拉取或者设备走动 | 1-2S内多组数据 | 快 |
| 检测精度 | 精度和人的操作习惯以及和治具有关 | 一致性好 | 一致性好 |
| 操作 | 操作复杂 | 操作简单，即学即会 | 简单 |
缺点：
检测范围较小，测量范围一般不超过130mm，对于非轮廓测量，以及轮廓不光滑，不精细产品测量误差较大。
订货（规格可定制）：
| 产品名称 | 一键式测量仪 | ||
| 型号 | AIH-100 | AIH-200 | AIH-300*(待开发新款） |
| 工作距离 | 110mm | 200mm | 300mm |
| 视场 | 30mm*30mm | 180mm*115mm | 180mm*200mm |
| 测量精度 | 4um | 5um | 10um |
| 重复精度 | 2um | 5um | 10um |
| 相机 | 2/3高清500万相机 | ||
| 照明 | 绿色平行光 | ||
| 工控机 | i5 intel处理器 | ||
| 显示器 | 可选 | ||
| 测量软件 | aihua专用软件AihVer3.0 | ||
| 测量方式 | 按键式，脚踏式，IO触发 可选 | ||
| 测量功能 |
点，线，圆，弧，椭圆，R角，O型环，矩形等 角度，距离，平行度，真圆度，尺寸公差，位置公差，形位公差 |
||
| 输出 | EXCEL报表，PASS，NG | ||
| 电源 | AC100-240V | ||
