KN95口罩机、平面口罩设备
管理员 发布日期：2020-3-4 点击数：5363次
产品简介：全自动口罩机：一拖一、KN95口罩机，Kn95半自动口罩机
产品介绍：

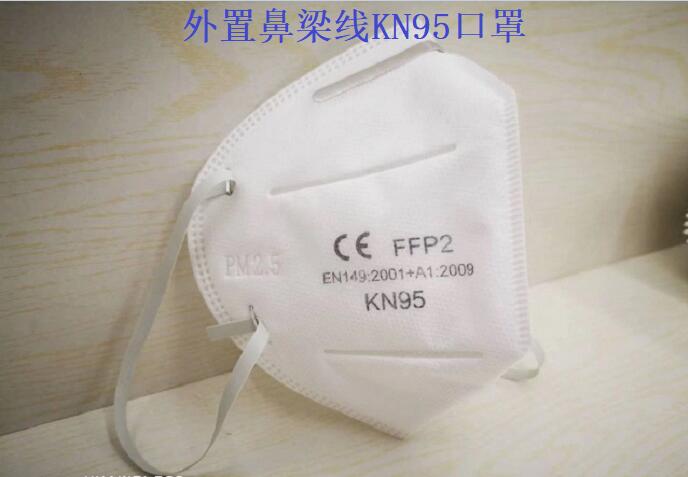

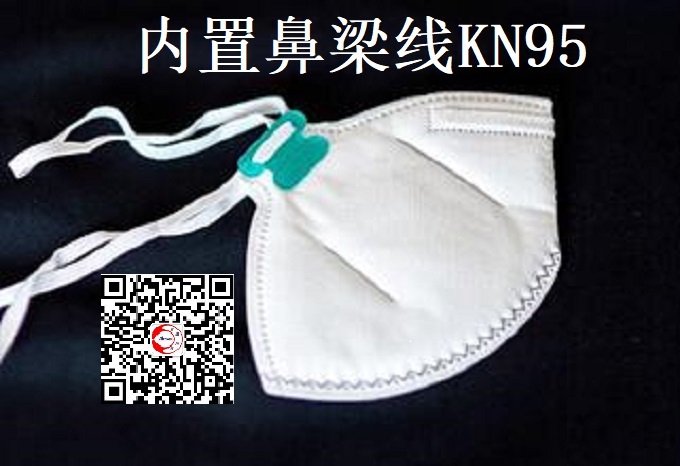

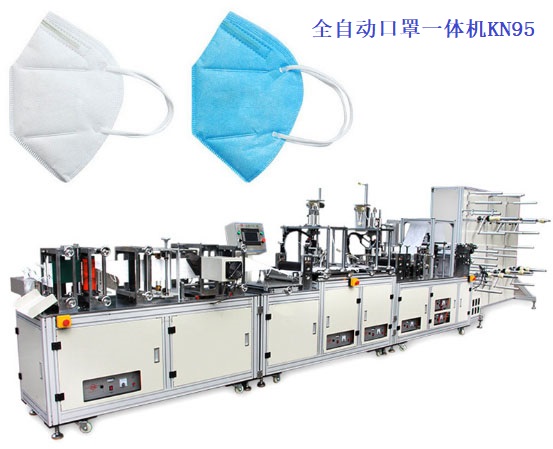

第一类：KN95口罩机，全自动口罩机、半自动口罩机(内鼻梁/外鼻梁)
第二类：全自动平面口罩机：一拖一、一拖二：70~150片/分钟
一、 设备简介(本设备只接受预订机型)
1.1设备概述：
本机主要用于平面式口罩自动成型：整卷布料放卷后经过滚轮驱动，布料通过自动折边、包边；
鼻梁条整卷牵引开卷，定长裁切后导入至包边布料中，双边通过超声焊接至封口，再经过超声侧向封口，

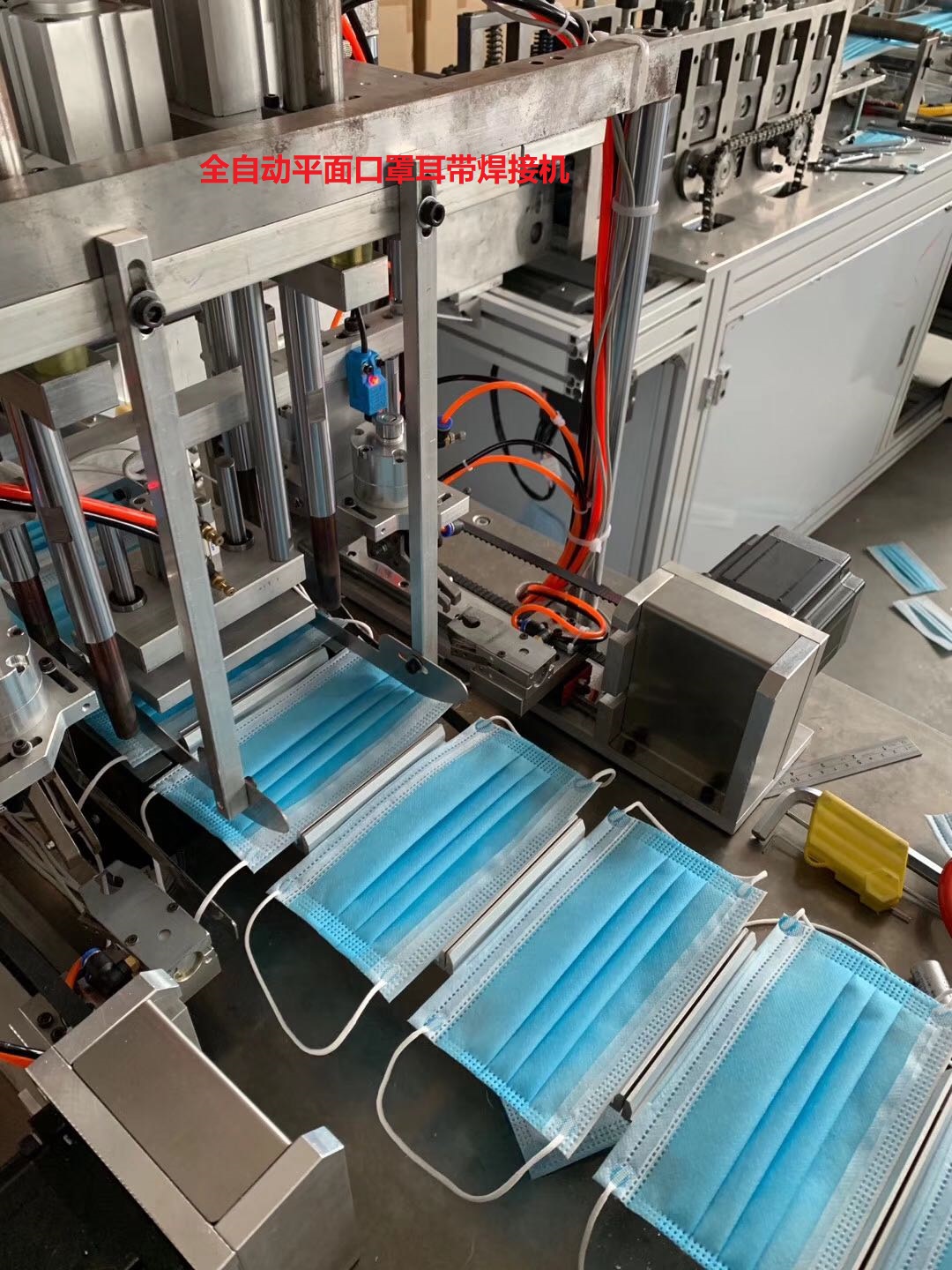

通过切刀裁切成型；通过流水线将口罩输送至两个口罩耳带熔接工位，通过超声焊接最终口罩成型；
当口罩制成后，通过流水线输送至平带线收集。

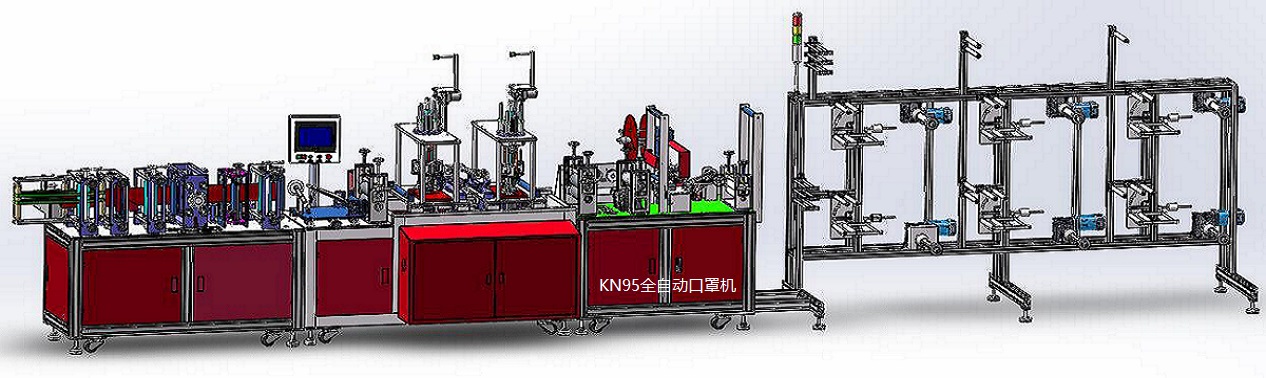

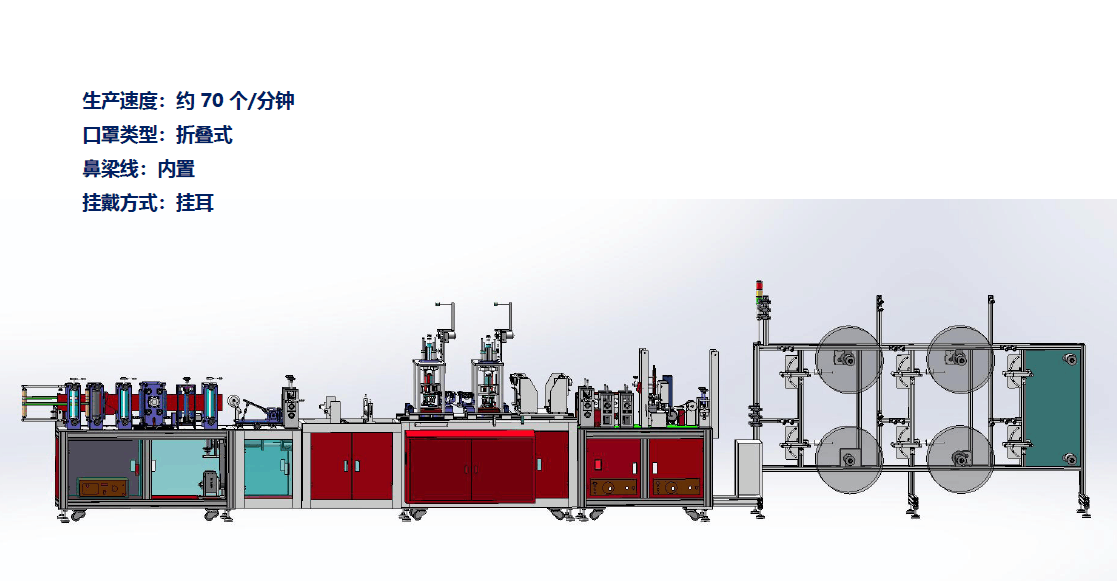

1.2设备简图（此图仅供参考，设备以实物为准）
1.3设备安装与配置需求
（1） 设备尺寸：6500mm(L)×4500mm(W)×1900mm(H)；
（2） 外观颜色：国际标准暖灰1C，无特殊说明时按照此标准；
（3） 设备重量：≤5000kg，地面承重≤500KG/m2；
（4） 工作电源：设备220VAC±5﹪，50HZ，额定功率约9KW；
（5） 压缩空气：0.5～0.7 MPa，使用流量约300L/min；
（6） 使用环境：温度10～35℃、湿度5-35%HR，无可燃性、腐蚀性气体，无粉尘（洁净度不低于10万级）。
二、 设备主要组成结构
设备的主要组成结构
|
序号 |
部件名称 |
数量 |
备注 |
|
1 |
滤水布/过滤棉/吸水层放卷机构 |
3套 |
Max4套随机配3套 |
|
2 |
鼻梁条放卷机构 |
1套 |
|
|
3 |
鼻梁条校直机构 |
1套 |
宽度3-7mm |
|
4 |
鼻梁条驱动、裁切机构 |
1套 |
宽度3-7mm |
|
5 |
布料折边机构 |
1套 |
|
|
6 |
滚焊封边机构 |
1套 |
双边 |
|
7 |
布料驱动机构 |
2套 |
|
|
8 |
布料扇折机构 |
2套 |
|
|
9 |
滚焊侧缝机构 |
1套 |
|
|
10 |
滚封机构 |
1 |
|
|
11 |
转运流水线 |
3条 |
|
|
12 |
分流机构 |
2套 |
|
|
13 |
耳带焊机机构 |
2套 |
|
|
14 |
下料流水线 |
2条 |
|
|
15 |
操作系统 |
1套 |
|
|
16 |
操作面板 |
1套 |
三、设备能适应的来料和产品规格
3.1适用来料规格：
|
项 目 |
挂轴数量 |
宽度(mm) |
卷料外径(mm) |
料筒内径(mm) |
重量 |
|
布料 |
3 |
170~200 |
Φ600 |
Φ76.2 |
Max 15kg |
|
鼻梁条 |
1 |
3-7 |
Φ400 |
Φ76.2 |
Max 25kg |
|
耳带 |
4袋 |
3 |
—— |
—— |
—— |

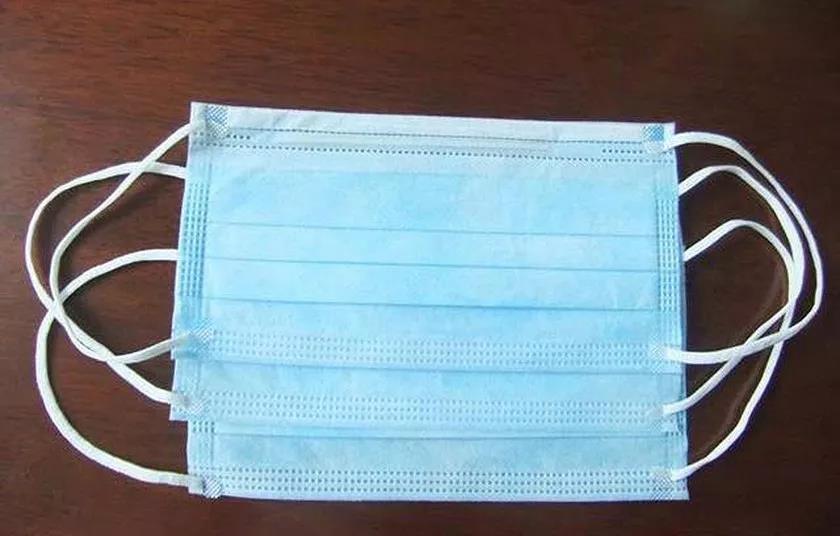

3.2生产规格： 标准型：175*95mm
四、设备技术参数：
4.1 设备的生产能力：
（1）生产效率：70~100片/分钟（一拖一型）；120~150片/分钟（一拖二型）；
（2）设备生产合格率：99%（来料不满足要求、员工不当操作除外时）
（3）设备故障率：2%（指设备自身所产生的故障）.
