STX-202A小型金刚石线切割机
管理员 发布日期：2021-3-11 点击数：3657次
产品简介：STX-202A小型金刚石线切割机，用于脆性材料样品的精密切割，可以对材料进行切片、切断、开方等，旋转转台也可以对试样切割一定角度。可切割的材料包含陶瓷、晶体、玻璃、金属、岩石、热电材料、红外光学材料、复合材料以及生物医学材料等。
产品介绍：

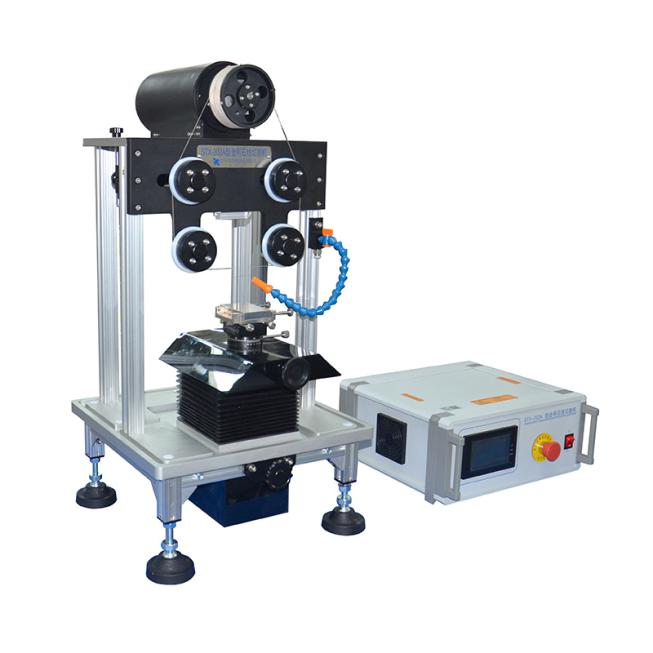

STX-202A小型金刚石线切割机
技术规格书
产品简介：
STX-202A小型金刚石线切割机是专为材料研究人员而设计，用于脆性材料样品的精密切割，可以对材料进行切片、切断、开方等，旋转转台也可以对试样切割一定角度。可切割的材料包含陶瓷、晶体、玻璃、金属、岩石、热电材料、红外光学材料、复合材料以及生物医学材料等。本机是一款可进行连续切割的金刚石线切割机，设置好切割程序后试样连续进给，无需手动调节，切割后的样品尺寸精度高，在±10μm的范围内。切割线采用单根线循环往复的运动模式，可使用的线的长度长，一次上线的使用寿命长，提高了切割效率。张紧轮采用弹簧张紧的模式，弹簧刚性强，张紧力大，张紧力在切割过程中保持不变，保持金刚石线的张紧度。用其进行超薄精密切割时，切得的薄片（约1英寸范围内）厚度可以达到0.08mm。
|
产品型号 |
STX-202A小型金刚石线切割机 |
|
主要特点 |
1、可用于各种不同硬度材料的切割，特别是适用于脆性、易解理的晶体切割。 2、操作简便，加工质量优良。 3、采用铝型材结构，美观轻便。 |
|
技术参数 |
1、电源电压：220V 50Hz；最大功率：＜100w 2、主轴转速：2rpm-260rpm 内可调 3、切割线总长：20m 4、两导向轮内侧间距：100mm 5、Y轴行程：≤50mm 6、Z轴行程：≤60mm 7、二维夹具：水平旋转0-360°，左右倾角±20° 8、载物板尺寸：80mm×51mm 9、切割深度：≤50mm 10、切割最大样件尺寸：Ø50mm×50mm |
|
产品规格 |
尺寸：414mm×500mm×750mm；重量：40kg |
STX-202A型小型金刚石线切割机
标准配置单
|
序号 |
产品名称 |
规格 |
单位 |
数量 |
备注 |
|
1 |
小型金刚石线切割机 |
STX-202A |
台 |
1 |
|
|
2 |
控制盒 |
STX-202A |
个 |
1 |
含1条连接线 |
|
3 |
载物板 |
|
个 |
1 |
已安装在主机上 |
|
4 |
90°切割定位模 |
|
个 |
1 |
|
|
5 |
二维夹具 |
|
个 |
1 |
已安装 |
|
6 |
挡水板 |
|
个 |
4 |
前后左右各一个 |
|
7 |
潜水泵·接头 |
|
套 |
1 |
|
|
8 |
万向曲管 |
1/4 出口内径6.35 L=300 圆头 带开关 |
个 |
1 |
已安装在主机上 |
|
9 |
长转动手柄 |
HL.10010450 d=M6 L=50 M6*50 |
个 |
1 |
|
|
10 |
张紧/导向线轮 |
φ74*φ46*8 聚乙烯（超高分子聚乙烯） |
个 |
4 |
|
|
11 |
国标电源线 |
3*1.5方/1.5m |
个 |
1 |
|
|
12 |
聚酯PU管 |
外径8 内径5 蓝 |
m |
2 |
|
|
13 |
内六角扳手 |
2.5 L型 |
个 |
1 |
|
|
14 |
内六角扳手 |
3 L型 |
个 |
1 |
|
|
15 |
内六角扳手 |
4 L型 |
个 |
1 |
|
|
16 |
内六角扳手 |
5 L型 |
个 |
1 |
|
|
17 |
螺丝刀 |
5*75 十字 |
个 |
1 |
|
|
18 |
螺丝刀 |
5*75 一字 |
个 |
1 |
|
|
19 |
陶瓷树脂衬垫 |
50*50*10mm |
个 |
2 |
|
|
20 |
石蜡棒 |
Φ8*100mm |
根 |
4 |
|
|
21 |
勾扳手 |
22-26 |
个 |
2 |
|
|
22 |
油壶 |
|
个 |
1 |
|
|
23 |
油石条 |
20*20*150mm 碳化硅 |
个 |
1 |
|
|
24 |
金刚石线 |
φ0.35mm |
m |
60 |
20m/卷 |
|
25 |
塑料盒 |
3号（NO.5016) 340*250*80*1 加厚 |
个 |
1 |
|
|
26 |
保险丝 |
5A 250V |
个 |
2 |
|
|
27 |
说明书 |
|
份 |
1 |
|
|
28 |
合格证 |
|
份 |
1 |
|
|
29 |
装箱单 |
|
份 |
1 |
|
